大电流插件拨动开关黑色白色选型区别

一、核心概述

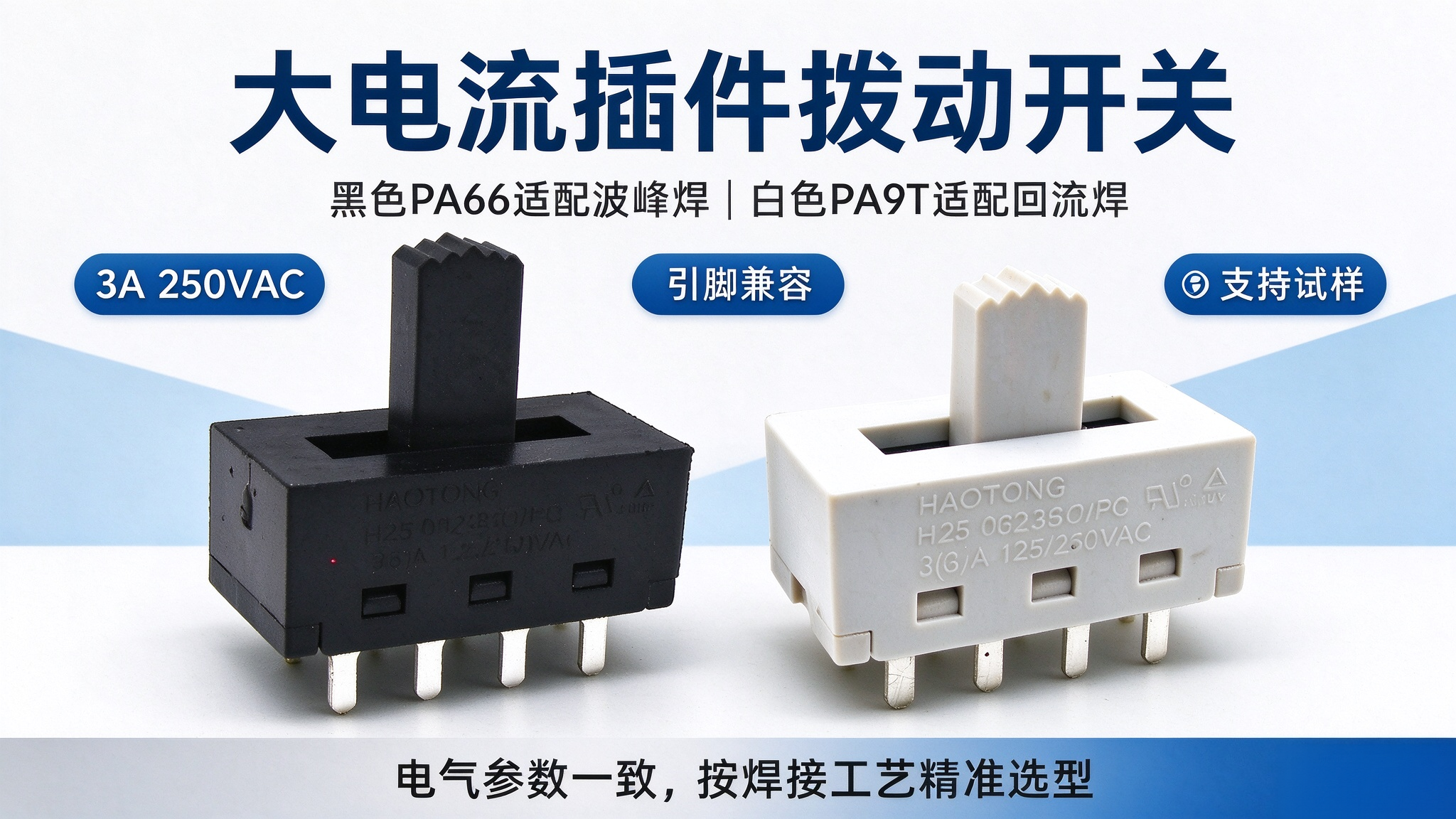

同规格大电流插件拨动开关，电气额定、触点结构、档位、引脚封装完全一致，PCB引脚可直接互换。最关键选型差异来自基座塑胶材质：黑色PA66玻纤基座主打DIP插件波峰焊工艺；白色PA9T料玻纤基座适配SMT回流焊工艺，符合UL94 V-0阻燃，承载大电流能力由触点与端子结构决定，基座颜色不影响载流。

二、两款基座材质与焊接适配

✅黑色基座｜PA66 + 玻纤（波峰焊优选）

• 材质：尼龙 PA66，UL94 V-0 阻燃
• 焊接工艺：DIP 插件波峰焊，耐受锡炉短时高温冲击，浸锡不易变形、鼓泡
• 优势：抗热老化，长期高温环境不易发黄，大批量生产色差稳定；适合密闭温升偏高的小家电、电源板、照明设备
• 局限：PA66 具有吸湿性，不推荐直接过回流焊，回流炉长时间分段加热容易出现基座形变，如需回流必须提前烘料并严格管控炉温曲

✅白色基座｜PC + 玻纤（回流焊优选）

• 材质：PA9T耐温料，UL94 V-0阻燃
• 焊接工艺：SMT贴片回流焊，可承受回流炉多段预热、恒温、峰值高温的持续加热
• 优势：外观洁白干净，适配白色 / 浅色系整机、透明外壳可视 PCB 产品
• 局限：PC 材质固有短板，长期持续高温工作易发黄；不建议长时间浸锡波峰焊，瞬时锡波高温易造成基座发白、轻微变形

三、电气 & 机械参数（黑白完全相同）

• 额定负载：3A 125/250VAC 大电流通断
• 触点：镀银触点，接触电阻、耐压、绝缘性能指标一致
• 机械寿命：1万次，由档位、柄高决定，基座颜色不影响

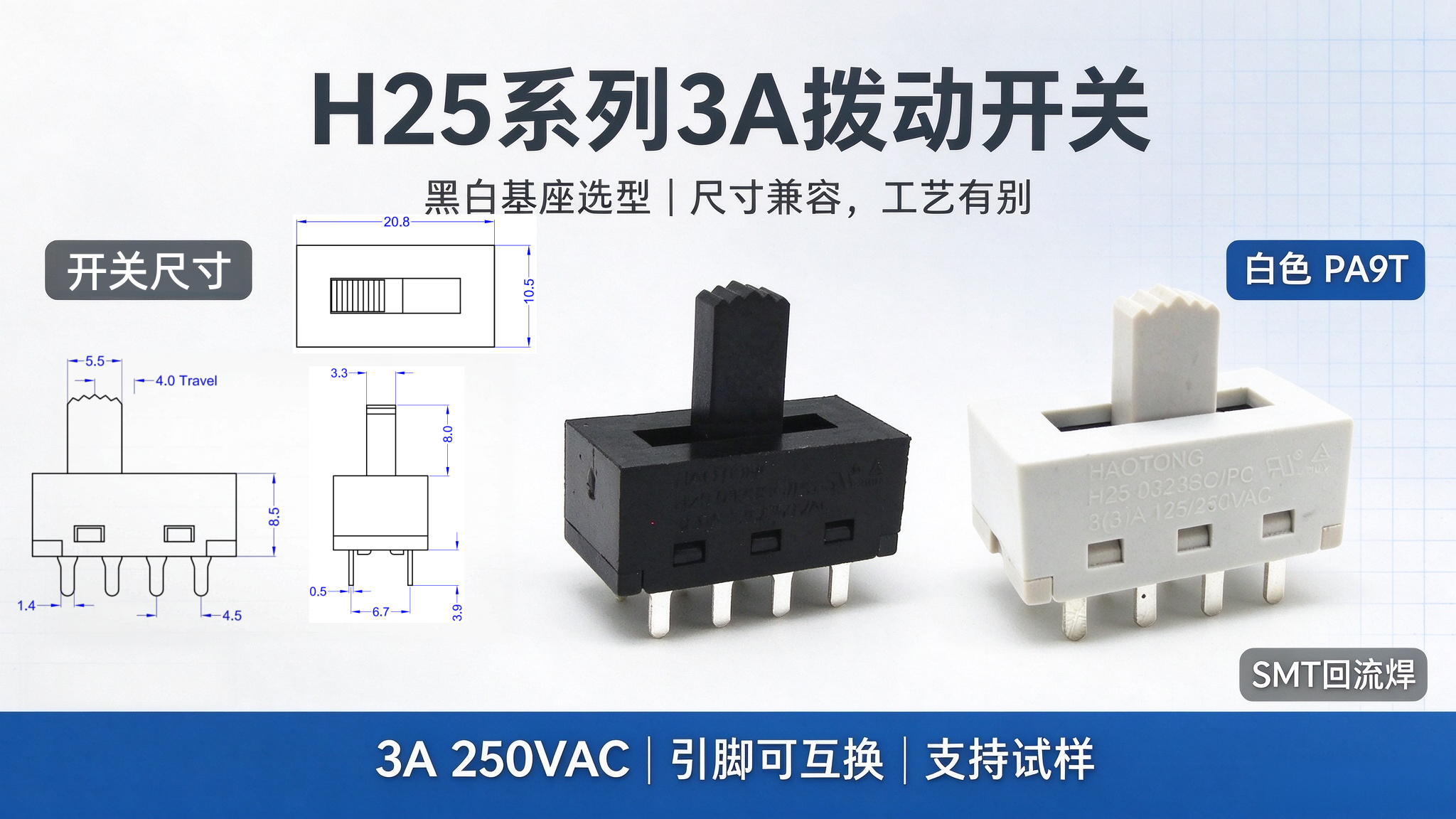

• 结构尺寸、引脚间距、档位手感完全一致，PCB 板可直接互换
